CNC系列

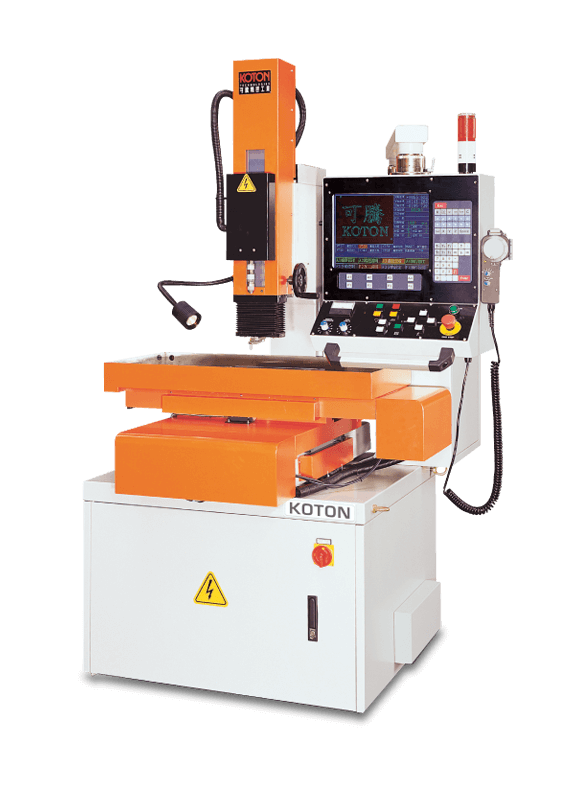

CNC 細孔放電加工機
KTH-205CNC
特色
●本機採用C型機械結構。
●鏡像功能。
●座標可旋轉任意角度。
●直接對話式操作，簡單易學。
●資料輸入可由USB碟與網路傳輸。
●自動尋邊、內徑、中心。 無NC程式時，可直接在機器電腦上編輯加工座標。
●加工孔徑範圍 0.2~3.0mm，黃、紅銅皆可適用。
●自動以顏色顯示目前加工孔位置及下一個目標孔位置。
●X, Y, Z軸裝配精密伺服馬達，鑽孔穩定度佳。
●裝配1μ光學尺、線性滑軌及滾珠螺桿，位移精度準確。
●可直接讀取DXF檔及NC程式G碼，自動尋找起割點轉為細孔加工點。
●加工時Z軸自動歸零，計算深度。(每一孔完成後，Z軸自動檢測加工深度，若未到達，自動重回原孔繼續加工至深度到達。)
規格數據
產品規格表
- 工作檯尺寸 (mm)500 × 300
- 最大工件尺寸 (mm)990 × 490
- T工作台行程 X/Y (mm)350 × 250
- Z軸行程 (mm)350
- 工作頭行程 (mm)150
- 電極最長 (mm)400
- 電極最小直徑 (mm)Ø0.2 ~ Ø3.0
- 工件最重 (kgs)150
- 加工液Water
- 加工液容量 (litres)20
- 機械重量 (nw/gw) (kg)850/ 950
- 裝箱尺寸 (mm)1300 × 1500 × 2240
- 機械結構C型結構
- 最大電流 (A)25
- 電流設定 (steps)6
- 放電波寬 (steps)9
- 休止時間 (steps)9
- 電壓設定 (steps)3
- 電力供應 (V)220/ 380/ 415
- 最大輸出功率 (KVA)4
標準配備表
- 01.電極眼膜 Ø1.0mm
- 02.電極銅管 Ø1.0mm × 10
- 03.石英工作燈
- 04.工具箱 × 1
- 05.過濾網 × 2
- 06.平行墊塊1組
- 07.X, Y, Z 軸精密滾珠螺桿
- 08.自動洩壓滂浦 × 1
- 09.X, Y, Z 軸精密伺服馬達
- 10.1μ 二軸光學尺及液晶螢幕
- 11.X, Y, Z 軸手搖輪
- 11.USB碟
