產品介紹

PSM埋入式螺帽
PSM埋入式螺帽 SONIC-LOK
SONIC-LOK

特色 :

SONIC-LOK系列螺帽是一款至今仍被廣泛應用的朔料崁件,可用熱熔或超音波快速裝入可塑性塑膠材料,正反向螺旋壓花紋可提供高扭力和高拉力,圓頭導引之設計,定位效果佳,不易歪斜,階段性之外徑設計,漸進式入塑膠,母材塑膠不易龜裂。

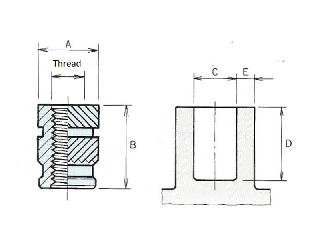

規格數據

規格 :

標準品: 最低訂購量為3,000pcs          單位 : mm

品   番

Product Code No.

螺   紋

Thread

外  徑

A

B

下穴寸法(參考值)

最小肉厚

E

(min)

C

   最小深

D (min)

 SL – M3 - 4.0

M3 × 0.5

4.6

4.0

4.0

5.0

1.6

 SL – M3 - 5.0

4.6

5.0

4.0

6.0

1.6

 SL – M3 - 5.8

4.6

5.7

4.0

6.7

1.6

 SL – M4 - 4.0

M4 × 0.7

6.3

4.0

5.6

5.0

2.1

 SL – M4 - 5.8

6.3

5.8

5.6

6.8

2.1

 SL – M4 - 6.5

6.3

6.5

5.6

7.5

2.1

 SL – M4 – 8.1

6.3

8.1

5.6

9.1

2.1

 SL – M4 – 10.0

6.3

10.0

5.6

11.0

2.1

 SL – M5 – 5.8

M5 ×0.8

7.1

5.8

6.4

6.8

2.6

 SL – M5 – 9.5

7.1

9.5

6.4

10.5

2.6

 SL – M6 – 9.5

M6 × 1.0

8.7

9.5

8.0

10.5

3.3

非標準品 : 最低訂購量為10,000 pcs,  如需其他特殊規格請聯絡我們

品   番

Product Code No.

螺   紋

Thread

外  徑

A

B

下穴寸法(參考值)

最小肉厚

E

(min)

C

   最小深

D (min)

 SL – M2 - 5.0

M2 × 0.4

3.6

4.9

3.2

6.0

1.3

 SL – M3 - 3.0

M3 × 0.5

4.6

2.9

4.0

4.0

1.6

 SL – M6 – 12.7

M6 × 1.0

8.7

12.7

8.0

13.7

3.3
