立式鎲銑加工中心機
立式鎲銑加工中心機 AV-120S
AV-120S

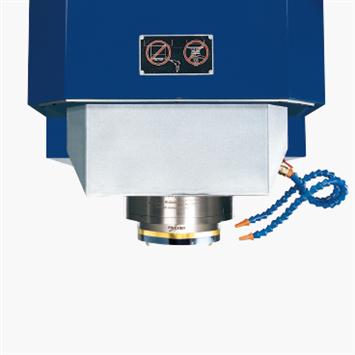

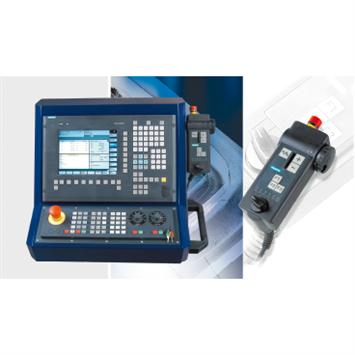

●主體採高剛性之強化重型結構，確保高速、高效率切削時之穩定性及精度基礎。 ●主軸採最先進高精度雙迴路冷卻系統之內藏式主軸，增加軸心冷卻功能，提供最根本有效之熱變位解決方案，以達到高精度及高穩定性之要求。 ●完整轉速由200 rpm 至24,000 rpm，向量控制式之主軸馬達，可提供低轉速粗加工時所需之高扭力，及高轉速小刀徑加工時所需之精度與剛性。 ●提供與德國DEPO相同之整體式教育訓練方式，結合機械操作、刀具運用及軟體編輯等模具加工之專業技術，支援並提昇客戶模具加工之能力及效率。 ●SIEMENS 840D SL、Heidenhain iTnc 620、Fanuc 系統供選擇
應用產業範例:
1. 車用產業模具範例
規格數據
| 行程 | |
| X軸(主軸左右) | 1200 mm |
| Y軸(工作台前後) | 800 mm |
| Z軸(主軸上下) | 500 mm |
| 主軸鼻端至工作台面 | 200-700 mm |
| 滾珠螺桿油冷卻 | 機體同調，定溫±0.1°C |
| XYZ軸傳動 | 安全扭力限制聯軸器 |
| 工作台 | |
| 尺寸 | 1300 x 850 mm |
| T型槽(寬x槽數x間距) |
18 x 5 x 150 mm |
| 最大負載(平均分佈) | 1500 Kgs |
| 主軸(內藏式) | |
| 主軸轉速 | 24,000 r.p.m |
| 馬達 | 29 Kw |
| 端孔斜度 | HSK-A63 |
| 主軸油冷卻 | 機體同調，定溫±0.1°C |
| 進給速率 | |
| 切削進給 | 1-20,000 mm/min |
|
X.Y.Z軸快速進給 |
20,000 mm/min (0%, 30%, 50%, 100%) |
|
機台精度 |
|
| 定位精度(X/Y/Z) | 0.004 mm 國際標準 ISO230-2 |
| 重覆精度(X/Y/Z) | 0.002 mm 國際標準 ISO230-2 |
| 自動換刀系統(凸輪圓盤式) | |
| 最大刀具直徑 | Ø35 |
| 最大刀具長度 | 220 mm |
| 最大刀具重量 | 7 kg |
| 刀把數量 | HSK-A63, 12支( 選購20支刀) |
| 氣壓源 | |
| 使用壓力/供應量 | 6 kg/c㎡ / 500 l /min |
| 電源供應 | |
| 總容量 | 47 KVA |
| 冷卻 | |
| 泵浦 | 0.58 Kw x 2 |
| 冷卻箱容量 | 180 L |
| 排屑系統 | |
| 減速馬達 | 1/4 Hp x 2 |
| 機械規格 | |
| 機械尺寸(長x寬x高) | 3,465 x 2,845 x 3,200 mm |
| 機械重量 | 11,000 kg |
