產品介紹
可移動水柱塞
可移動柱塞
TD22
在塑膠模中或任何水道冷卻或加溫系統中,有關於填塞的作用,依照所需的流向配合。
加工方法:
1.任一規格模具孔徑應該鑽比水柱塞外徑大0.1mm。
例如:8mm(外徑)之柱塞,其模具鑽孔應為8.1mm。

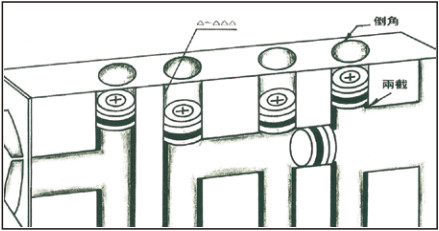

2.水柱塞在水道中,如沒有定位,可先放松,然後用空氣槍噴出,重新定位。
原理:
利用斜度原理,使O-Ring及彈片擴大而達到填塞的作用。
特殊性:
1.不需攻牙,不生銹。
2.可調整鬆緊,不需止泄帶。
3.可隨意移動,放置水道中的任何定點。
4.水冷卻、水加溫、油冷卻、油加溫。
5.一般工作溫度-5〜+135°C
特殊工作溫度-10〜+280°C
承受力:
水柱塞8mm 16kg/cm2以上
水柱塞10mm 17kg/cm2以上
水柱塞12mm 19kg/cm2以上
