動力刀塔
動力刀塔

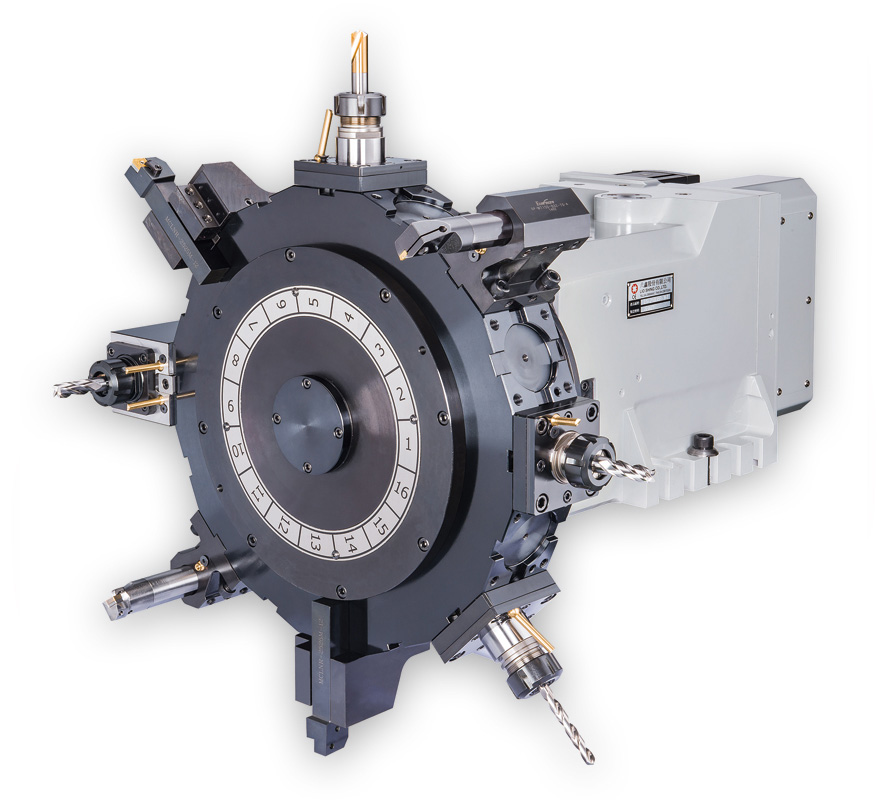

LS-250DBR
動力刀塔特性：
刀盤旋轉及分割採用專用型伺服馬達驅動。
動力軸採用主軸馬達驅動，扭力大，低噪音。
換刀快速，且絕不亂刀。
動力刀座規定符合DIN69880與DIN5480標準。
重現精度可達0.003 mm。
三片式曲齒離合器結構，確保定位精準。
刀塔中心高 125 mm
伺服刀塔部份:
三菱伺服馬達: HG-SR81JK ; 齒比1/36
油壓動力源: P = 40 Kg / cm²
油缸夾持力: 5,275 kg
動力刀盤部份:
刀柄規格:
VDI50 DIN5480 W24 x 1.25
BMT65-ER32 / BMT75-ER40
刀具最高轉速: 3,500 RPM
主軸馬達規格:
Mitsubishi SJ-PF 7.5-01 5.5 / 7.5 KW
Fanuc α6 5.5 / 7.5 KW
刀具與馬達傳動齒比1:1
規格數據
標準規格及配件
| 型號 | LS-250DBR | |
| 中心高 | mm | 125 |
| 刀數 | N | 12T / 16T |
| 相鄰刀換刀時間 | sec | 0.55 / 0.5 |
| 相鄰刀換刀並鎖緊時間 | sec | 0.7 / 0.65 |
| 換最遠刀時間 | sec | 1.67 |
| 換最遠刀並鎖緊時間 | sec | 1.82 |
| 齒輪速比 | 36:1 | |
| 曲齒離合器型式 | 三片式 | |
| 刀盤驅動伺服馬達與驅動器型式 | HG-SR81JK MR-J4-100A-RJ |
|
| 工作壓力 | Kgf/cm² | (35~40)40 |
| 流量 | L/min. | 40 |
| 油壓缸拉力 | Kgf | 5,275 |
| 重現精度 | mm | 0.003 |
| 淨重 ( 不含刀具驅動馬達 ) | Kg | 342 |
| 刀具驅動馬達 | Mitsubishi SJ-PF7.5-01 Fanuc α6 |
