二軸重切削型車床
二軸重切削型車床

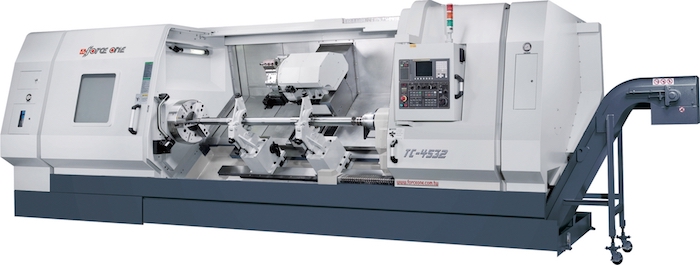

TC - 45

產品特點
整體結構採用米漢納鑄鐵製程,並經由退火處理消除內應力較為高剛性及高穩定性,非常適用於需扭力較大的大型工件上。
重負荷型刀塔採用油壓分度馬達定位,具低噪音,高扭力特性且刀塔定位精準可雙向、任意式、最短路徑選刀,以提升高效率。

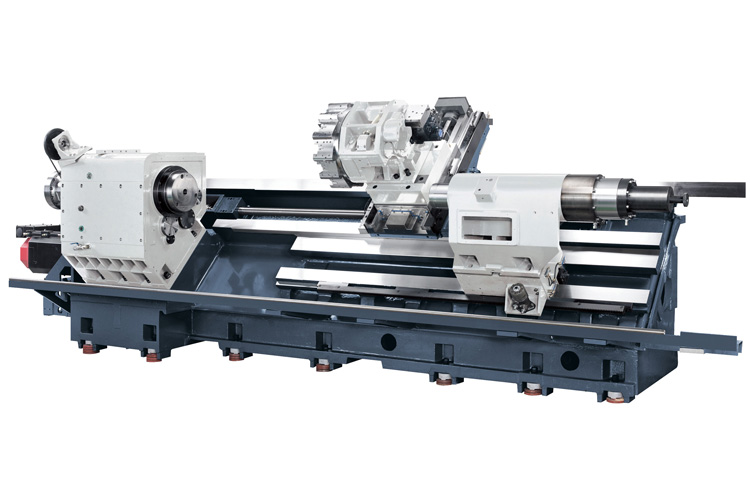

一體成型的床台設計,針對超大功件之重切削,具有最佳的抗彎區與抗扭曲能力。

規格數據

產品規格
床身上旋徑 Ø 970 mm ( 38.1” )
床鞍上旋徑 Ø 720 mm ( 28.3” )
最大切削直徑 Ø 850 mm ( 33.4” )
最大加工長度 1130 mm ( 44.48" )
Opt :1130 mm ( 64.17" ) / 2130 mm ( 83.85" ) / 3090 mm ( 121.65" ) / 4030 mm ( 158.66" ) / 5030 mm ( 198.03")
主軸鼻端 Std : A2 - 11 / Opt : A2 - 15 / A2 - 20
主軸孔徑 Std : Ø 160 mm ( 6” ) / Opt : Ø 230 mm ( 9" ) 、 Ø 320 mm ( 12" ) / 360 mm ( 14" )
X軸行程 425 + 25 mm ( 16.7”+ 1” )
Z軸行程 1250 mm (49.21") / 1750 mm (68.89") / 2250 mm (88.58") / 3210 mm (126.37") / 4150 mm (163.38") / 5150 mm (202.75")
