日規模具零配件

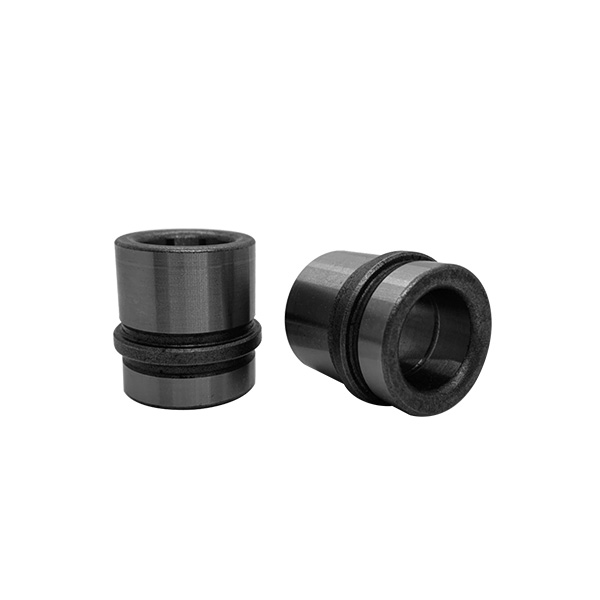

頂出導套 EGBH EGBN
EGBN

規格：日規

材質：SUJ-2
熱處理硬度：HRC58°~

規格數據

EGBH 公差尺寸表
圓徑 d d 1 d 2 D
尺寸 公差 尺寸 公差 尺寸 公差
10 10

+0.010

+0.015

 18

 0

-0.012

 18

-0.1

-0.2

 21
12 12 20 20 23
13 13 22 22 25
16 16 25 25 28
20 20 30 30 33
25 25 35 35 38
30 30 40 40 43
35 35 45 45 48
40 40 52 52 55
※標識方法：EGBH d× l× L=數量



EGBN 公差尺寸表
圓徑 d d 1 d 2 D
尺寸 公差 尺寸 公差 尺寸 公差
13 13

+0.010

+0.015

 22

 0

-0.012

 22

-0.1

-0.2

 25
16 16 25 25 28
20 20 30 30 33
25 25 35 35 38
30 30 40 40 43
35 35 45 45 48
40 40 52 52 55
※標示方法：EGBN d× l× L=數量
