動力刀塔
動力刀塔

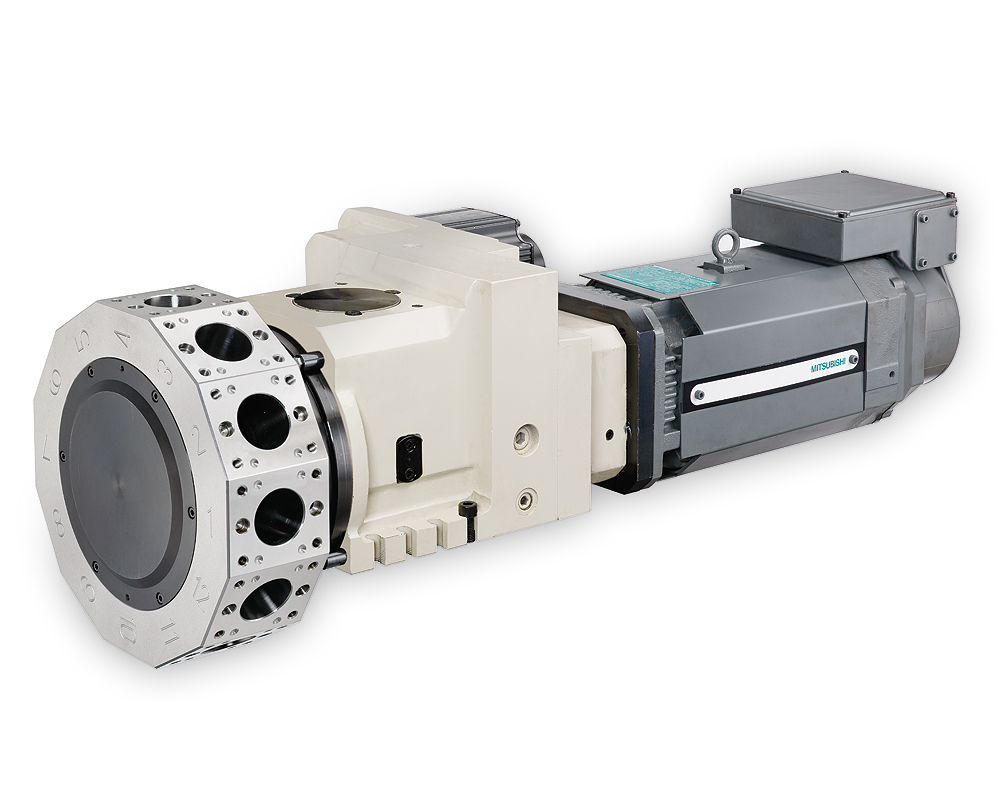

LS-160BSP
動力刀塔特性：
刀盤對邊290 mm，12刀
刀塔中心高80 mm
刀盤旋轉及分割採用專用型伺服馬達驅動。
動力軸採用主軸馬達驅動，扭力大，低噪音。
換刀快速，且絕不亂刀。
重現精度可達0.003 mm。
三片式曲齒離合器結構，確保定位精準。
伺服刀塔部份:
三菱伺服馬達: HG-SR102JK ; 齒比 1/24
油壓動力源: P = 30 kg / cm²
油缸夾持力: 2,350 kg
動力刀盤部份:
動力刀座規格: Ø45-ER25
刀具最高轉速: 4,000 mm
Mitsubishi SJ-PF 3.7-01 2.2/3.7 KW
FANUC α2 2.2/3.7 KW
刀具與馬達傳動齒比1:1
規格數據
標準規格及配件
| 型號 | LS-160BSP | |
| 中心高 | mm | 80 |
| 刀數 | N | 12T |
| 相鄰刀換刀時間 | sec | 0.4 |
| 相鄰刀換刀並鎖緊時間 | sec | 0.5 |
| 換最遠刀時間 | sec | 0.85 |
| 換最遠刀並鎖緊時間 | sec | 0.9 |
| 齒輪速比 | 24:1 | |
| 曲齒離合器型式 | 三片式 | |
| 刀盤驅動伺服馬達與驅動器型式 | HG-SR102JK MR-J4-100A-RJ |
|
| 工作壓力 | Kgf/cm² | (25~30)30 |
| 流量 | L/min. | 20 |
| 油壓缸拉力 | Kgf | 2,350 |
| 重現精度 | mm | 0.003 |
| 淨重 ( 不含刀具驅動馬達 ) | Kg | 200 |
| 刀具驅動馬達 | MITSUBISHI - SJ-PF3.7-01 FANUC - α2 |
