四～五軸數控分度盤
CTH-255
CTH
盤面直徑Ø255。
採用高剛性及大孔徑之徑軸向軸承。
依使用馬達品牌，另有鈑金高度可供選擇，請來電詢問。
可依客戶需求選配日製渦桿渦輪。
設定角度手動轉動，結構為渦桿渦輪，特性增強傾斜強度與輔助支撐機台重量。

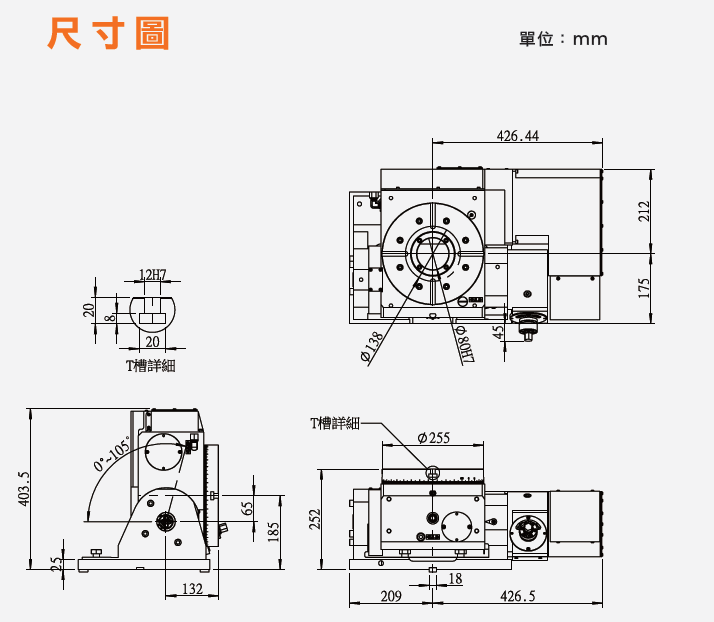

規格數據
| 型號 | 單位 | CHT-255 | |||
|---|---|---|---|---|---|
| 盤面直徑 | mm | Ø255 | |||
| 盤面中心孔直徑 | mm | Ø80H7 | |||
| 中心孔貫穿直徑 | mm | Ø80 | |||
| 工作台高度(水平) | mm | 252 | |||
| 旋轉軸心至工作台平面 | mm | 132 | |||
| 工作台高度(垂直) | mm | 185 | |||
| 旋轉軸心至工作台中心 | mm | 65 | |||
| 盤面T型槽寬度 | mm | 12H7 | |||
| 傾斜軸導鍵寬度 | mm | 18h7 | |||
| 最小設定角度 | deg. | 0.001 | |||
| 伺服器馬達型號 | 馬達廠牌 | 旋轉軸(直軸) | 傾斜軸(手動) | ||
| FANUC | α4i / ß8is | - | |||
| 三菱 | HF-104S | ||||
| 分割精度 | sec. | 15 | |||
| 重複精度 | sec. | 4 | |||
| 鎖緊扭矩 | N.m | 600 | |||
| 鎖緊方式 | kg/cm² | 35(油壓) | |||
| 齒數比 | - | 1:72 | |||
| 盤面最大轉速(以FANUC α電機計算) | rpm | 33.3 | |||
| 容許負載容量 | 0°水平 | kg | 150 | ||
| 0°-90°在傾斜 | kg | 80 | |||
| 容許切削力 (鎖緊狀態) |
F | N | 20000 | ||
| FxL | N.m | 1120 | |||
| FxL | N.m | 700 | |||
| 渦輪鎖緊扭矩 | N.m | 500 | - | ||
| 可傾斜角度 | deg. | 0°~105° | |||
| 轉台重量(不含馬達) | kg | 165 | |||
