走心式車床
JSL-26A／32A／26AB／32AB／42AB
JSL-26A/32A/26AB/32AB/42AB
-

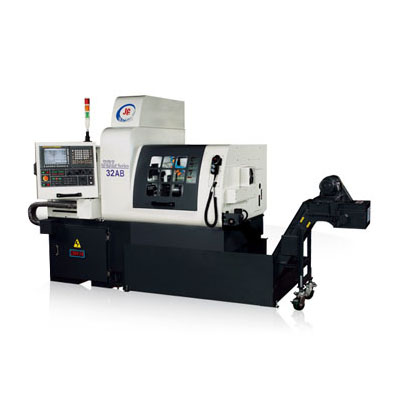

JSL-26AB/32AB/42AB
-
最大加工外徑32mm。
-
七軸同動 (X1/Y1/Z1/X2/Z2/C1/C2)。
-

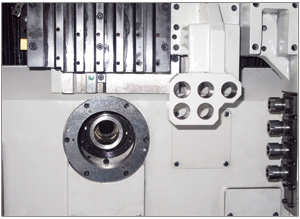

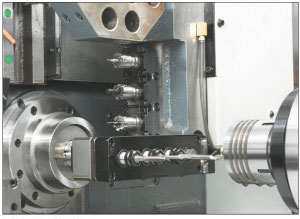

配有副主軸可進行車削、銑削、鑽孔及攻牙。
-
正、副主軸同時加工大幅節省工時，亦可減少二次加工時間。
-
依需求可將側鑽轉為正、副主軸端面鑽功能。
規格數據
| 項目 | 單位 | 26A | 32A | 26AB | 32AB | 42AB |
|---|---|---|---|---|---|---|
| 正主軸最大加工直徑 | mm | 26 | 32 | 26 | 32 | 42 |
| 副主軸最大加工直徑 | mm | - | - | 26 | 32 | 42 |
| 最大加工長度 (固定式導套) | mm | 220 | 220 | 220 | 220 | 220 |
| 最大加工長度 (旋轉式導套) | mm | 200 | 200 | 200 | 200 | 200 |
| 最大加工長度 (走刀式導套) | mm | 65 | 80 | 65 | 80 | 80 |
| 正主軸最大鉆孔內徑 | mm | 13 | 13 | 13 | 13 | 13 |
| 副主軸最大鉆孔內徑 | mm | - | - | 13 | 13 | 13 |
| 正主軸最大攻牙 | M10 | M10 | M10 | M10 | M10 | |
| 副主軸最大攻牙 | - | - | M10 | M10 | M10 | |
| 側鉆最大鉆孔內徑 | mm | 10 | 10 | 10 | 10 | 10 |
| 側鉆最大攻牙 | M8 | M8 | M8 | M8 | M8 | |
| 外徑刀數 (□16) | pcs | 6 / 5 (Type 42) | ||||
| 內徑刀數 (Ø25) | pcs | 5 | 5 | 5 | 5 | 5 |
| 側鉆刀數 (ER16) | pcs | 4 + (1) | 4 + (1) | 4 + (1) | 4 + (1) | 4 + (1) |
| 端鉆刀數(副主軸)(ER16) | pcs | - | - | 4 | 4 | 4 |
| 刀具尺寸 | mm | 16x16x95~155 / 20x20x95~155(Type 42) | ||||
| 控制軸數 | 4 | 4 | 7 | 7 | 7 | |
| 主軸孔徑 | mm | 40 | 45 | 40 | 45 | 55 |
| 主軸轉數 | rpm | 200~7000 / 200~6000 (Type 42) | ||||
| X1/Z1/X2/Z2/Y軸快速進給 | m / min | 24 | 24 | 24 | 24 | 24 |
| 主軸馬達 | kw | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 副主軸馬達 | kw | - | - | 7.5 | 7.5 | 7.5 |
| X1 / Z1馬達 | kw | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| Y馬達 | kw | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
| 側鉆馬達 | kw | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| 端鉆馬達 | kw | - | - | 0.75 | 0.75 | 0.75 |
| X2 / Z2馬達 | kw | - | - | 0.75 / 0.75 | 0.75 / 0.75 | 0.75 / 0.75 |
| 冷卻馬達 | kw | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| 機械尺寸 (長x寬x高) | Mm | 2360x1660x2095 | 2865x1625x2045 | |||
| 重量 | kg | 2500 | 2500 | 3700 | 3700 | 3700 |
