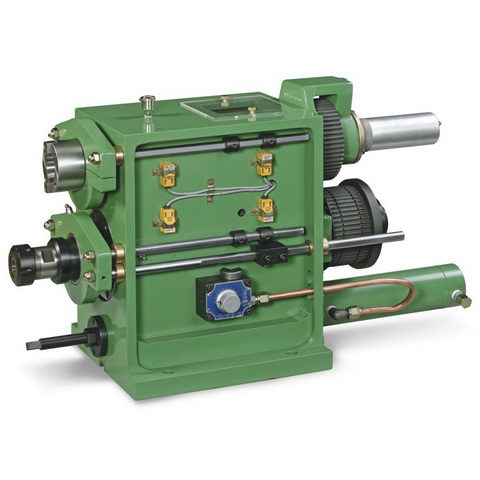

鑽孔／攻牙主軸頭
FTD77-130-80
FTD77-130-80
鑽孔攻牙主軸頭FTD77-130鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 2,000rpm
• 總行程 130mm
• 鑽孔能力 Ø25(Mild Steel)
FTD77-80攻牙主軸頭
• 攻牙能力:M30(Mild Steel)
• 總行程 80mm
• 加工螺紋導程範圍0.7mm~2.5mm

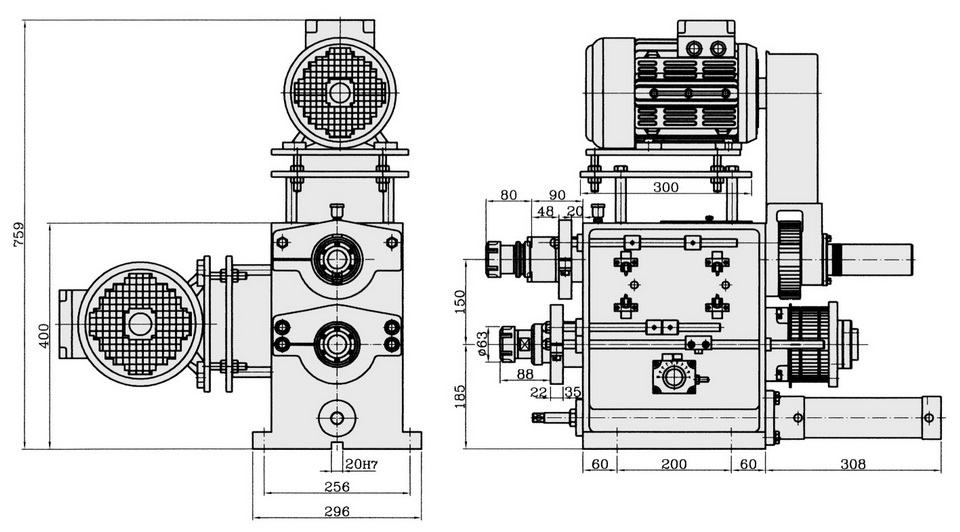

規格數據
產品規格
| FTD77-130 鑽孔主軸頭規格 | |
| 使用油壓 | 20~35 kg/cm2 |
| 鑽孔能力 | Ø25(S45C) |
| 流量控制閥 | FCC-G02-4 |
| 容許迴轉速 | 2,000 rpm |
| 總行程 | 130mm |
| 油壓缸直徑 | Ø 63 |
| FTD77-80 攻牙主軸頭規格 | |
| 攻牙能力 | M30 (S45C) |
| 總行程 | 80mm |
| 加工螺紋導程範圍 | 0.7mm ~ 2.5mm |
| 螺紋樣規潤滑 | 黃油 |
| 傳動輪方式 | (a.)A2-DP Ø 141 (b.)HTD-8YU-58T |
| (c.)RS40-2列-35T | |
消耗品
| FTD77-130 鑽孔主軸頭耗品 | |
| 主軸軸承 | 32008x1 , 6008Zx1, 32007x1, 6007Zx1 |
| 皮帶輪軸承 | 6013Zx1, 51213x1 |
| 前蓋油封 | DH-80x1, P-80x1 |
| 後蓋油封 | G-65x1, 接近x4 |
| FTD77-80 攻牙主軸頭耗品 | |
| 主軸軸承 | 6909ZZx2, 6008Zx1 |
| 皮帶輪軸承 | 6010Zx2, 6010VVx1 |
| 主軸油封 | TC80-105-13, MR20x1.0P-1 |
