鑽孔／攻牙主軸頭

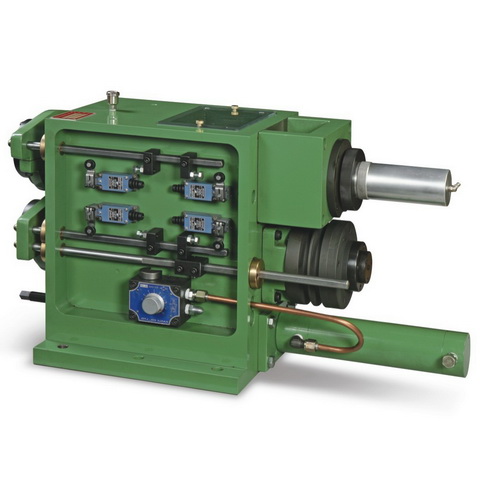

FTD9-150-90
FTD9-150-90
鑽孔攻牙主軸頭FTD9-150鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 2,000rpm
• 總行程 150mm
• 鑽孔能力 Ø35(S45C)
FTD9-90攻牙主軸頭
• 攻牙能力:M45(S45C)
• 總行程 90mm
• 加工螺紋導程範圍0.8mm~3.0mm

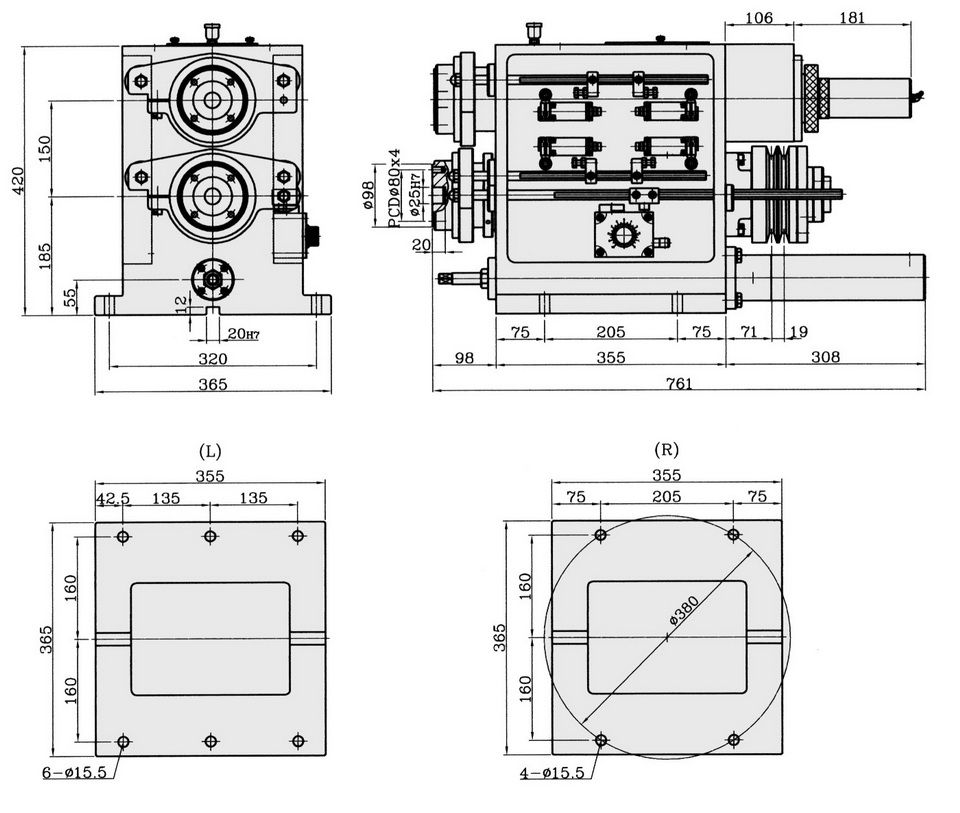

規格數據
產品規格
| FTD9-150 鑽孔主軸頭規格 | |
| 使用油壓 | 25~35 kg/cm2 |
| 鑽孔能力 | Ø35(S45C) |
| 流量控制閥 | FCC-G03-8 |
| 容許迴轉速 | 2,000 rpm |
| 總行程 | 150mm |
| 油壓缸直徑 | Ø 63 |
| 傳動輪方式 | *B2-DP Ø 139 *HTD-8YU-56T |
| FTD9-90 攻牙主軸頭規格 | |
| 攻牙能力 | M45 (S45C) |
| 總行程 | 90mm |
| 加工螺紋導程範圍 | 0.8mm ~ 3.0mm |
| 螺紋樣規潤滑 | 黃油 |
| 傳動輪方式 | *RS40-2列-30T *HTD-8YU-48T |
消耗品
| FTD9-150 鑽孔主軸頭耗品 | |
| 主軸軸承 | 33010x1 , 32008Zx1, 6010Zx1, 6008Zx1 |
| 皮帶輪軸承 | 6013Zx1, 51213x1 |
| FTD9-90 攻牙主軸頭耗品 | |
| 主軸軸承 | 6010Zx1 |
| 皮帶輪軸承 | 6212Zx1, 6212ZZx1 |
