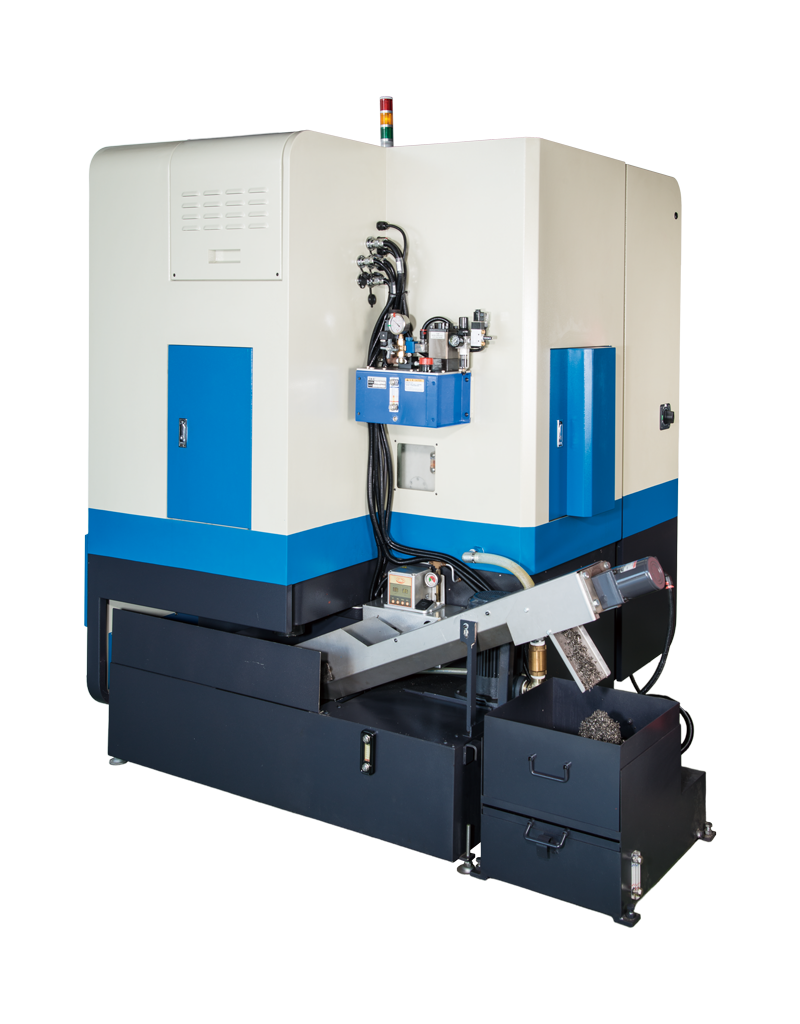

多功能數控蝸桿加工機

DS-300HZ

DS-1000 HZ, DS-1000 HJ

機械特性

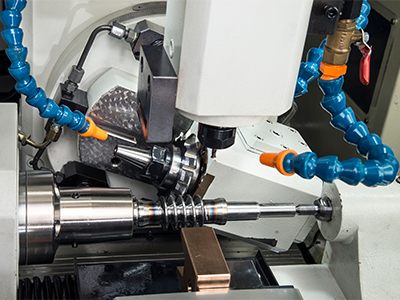

1.針對模數3以下的零組件用鎢鋼成型刀做更快速的切削，亦可搭配機械手臂，解決多量缺工生產模式。
2.滾牙
3.去除銳角
4.鍵槽加工

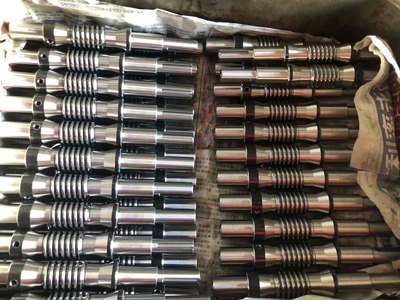

5.產業應用：汽車產業的螺桿、雨刷螺桿、電動按摩椅螺桿、代步車螺桿、追日系統、蝸桿等零件。

規格數據

項目 / 型號	DS-300HZ
切削模數範圍	M0.25 - M3
可分割度數	360度
最大切削長度	300m/m
最大切削外徑	40m/m
最大刀具外徑孔徑鍵槽	11025.46.35 m/m
螺旋角角度	右旋45度，左旋90度
工件夾緊方式	筒夾式油壓夾頭
尾座模式	伺服

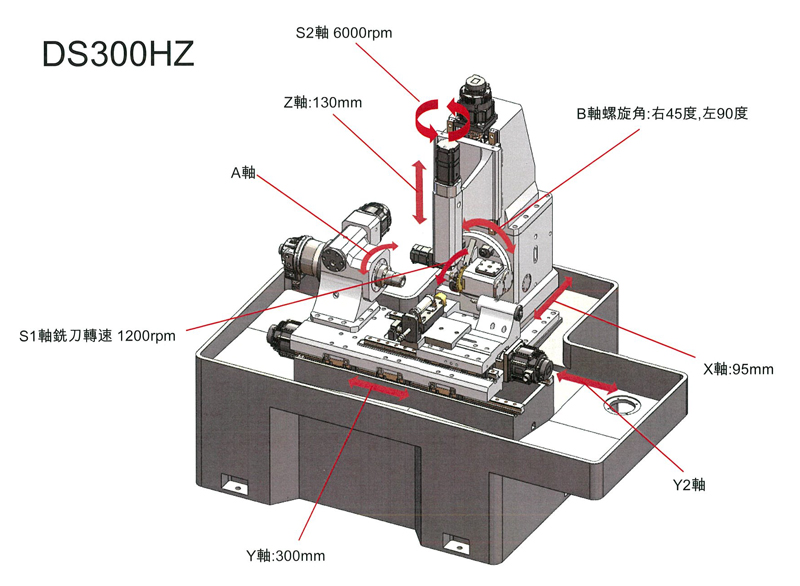

連動軸數	8軸3軸連動
X軸移動最高速度(前後)	5000mm / min
Y軸移動最高速度(左右)	5000mm /min
Y2軸移動最高速度(左右)	5000mm / min
A軸移動最高速度(夾頭)	6000mm / min
B軸移動最高速度(刀具傾斜軸)	300mm / min
Z軸移動最高速度(上下)	5000mm / min
S1軸銑刀最高轉速	1500rpm
S2軸銑刀最高轉速	6000rpm
加工切削時的最高速度(mm/min)	5000mm/ min
加工垂直度	±5μm / 100mm
工件精度等級	3級~4級
工件表面粗糙度(um)	Ra 0.8
SPINDLE MOTOR(max.power /torque)	KW / N-m
X軸馬達	1.8KW / 11.5 N-m
Y軸馬達	1.8KW / 11.5 N-m
Y2軸馬達	1.3KW / 8.34 N-m
A軸馬達	0.85KW / 5.39 N-m
B軸馬達(刀具傾斜軸)	400W / 1.27 N-m
Z軸馬達	0.85KW / 5.39 N-m
S1軸銑刀馬達	4.4KW / 28.4 N-m
S2軸銑刀馬達	1KW / 3.18 N-m
切削油馬達	1.5 KW(2HP)
油壓用馬達	0.75 KW(1HP)
油量控制器	150W
切削液分離槽	1/8HP

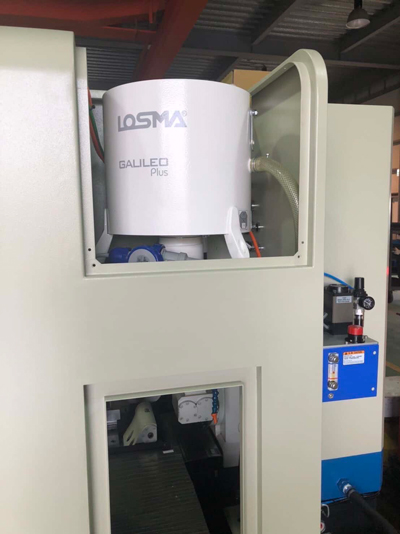

油霧回收機	0.25 KW
捲屑機	40W
總電力(KW)	18KW
淨重	KGS
毛重	KGS
機械尺寸	206155198 CM
定位空間尺寸	211212243 CM
裝箱尺寸	236232228 CM
