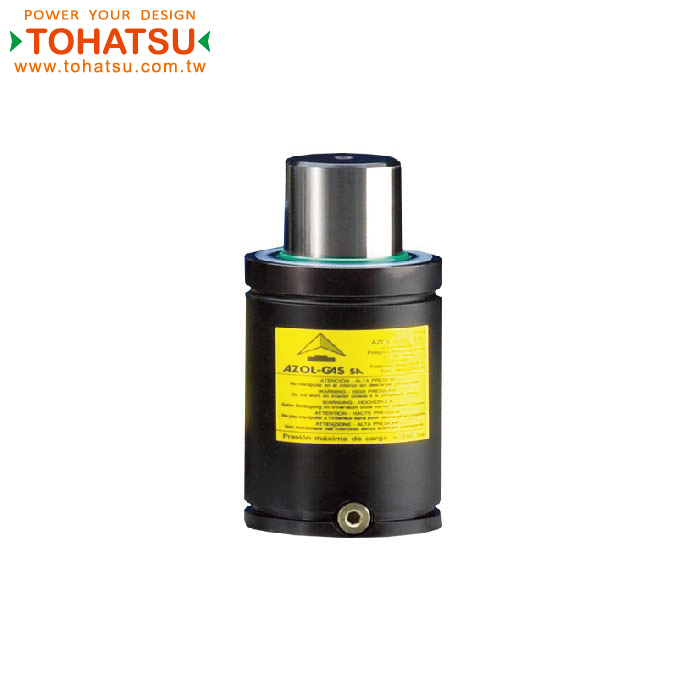

氮氣彈簧(緊湊高度型(初始荷重1000kgf))

氮氣彈簧

氮氣彈簧(緊湊高度型(初始荷重1000kgf))

模具專用氮氣彈簧是一種以高壓氮氣為工作介質的新型彈性組件。
它體積小、彈力大、行程長、工作平穩，製造精密，使用壽命長，彈力曲線平緩，不需要預壓，簡化模具設計和製造，方便模具安裝和調整，延長模具的使用壽命，確保產品質量的穩定

使用氮氣彈簧注意事項
1.禁止使用其他氣體
2.最大行程必需在總行程的90%
3.使用過程中不可超過最大速度
4.禁止超過設定壓力範圍
5.禁止超過設定溫度範圍

緊湊高度型:整體高度最小，力量不變，適合使用在空間高度狹小的模具

規格數據

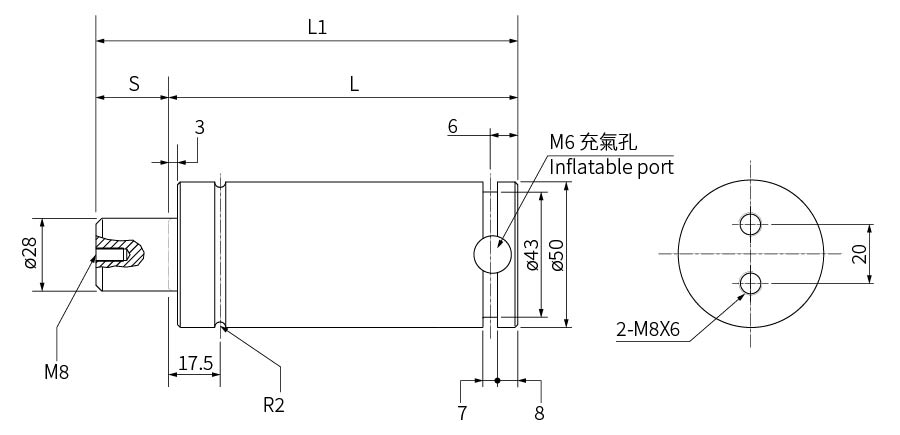

尺寸圖\Dimensions

規格表\Specification Table

品號 Product No.	壓力範圍(bar) Pressure Range	溫度範圍(℃) Temperature Range	最大速度(m/s) Maximum speed	S	L	L1	重量(kg) Weight
CW-1000X10	20~150	0~80	1.6	10	58	48	0.53
CW-1000X13	20~150	0~80	1.6	13	64	51	0.56
CW-1000X16	20~150	0~80	1.6	16	70	54	0.58
CW-1000X19	20~150	0~80	1.6	19	76	57	0.61
CW-1000X25	20~150	0~80	1.6	25	88	63	0.66
CW-1000X32	20~150	0~80	1.6	32	102	70	0.72
CW-1000X38	20~150	0~80	1.6	38	114	76	0.77
CW-1000X50	20~150	0~80	1.6	50	138	88	0.87
CW-1000X63	20~150	0~80	1.6	63	164	101	0.98
CW-1000X75	20~150	0~80	1.6	75	188	113	1.08
CW-1000X80	20~150	0~80	1.6	80	198	118	1.12
CW-1000X100	20~150	0~80	1.6	100	238	138	1.29
CW-1000X125	20~150	0~80	1.6	125	288	163	1.5
