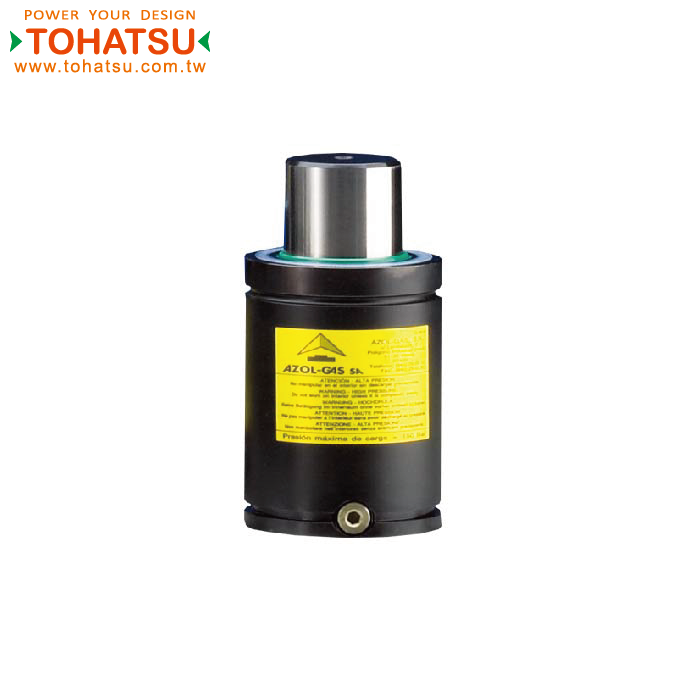

氮氣彈簧(緊湊高度型(初始荷重4200kgf))

氮氣彈簧

氮氣彈簧(緊湊高度型(初始荷重4200kgf))

模具專用氮氣彈簧是一種以高壓氮氣為工作介質的新型彈性組件。
它體積小、彈力大、行程長、工作平穩，製造精密，使用壽命長，彈力曲線平緩，不需要預壓，簡化模具設計和製造，方便模具安裝和調整，延長模具的使用壽命，確保產品質量的穩定

使用氮氣彈簧注意事項
1.禁止使用其他氣體
2.最大行程必需在總行程的90%
3.使用過程中不可超過最大速度
4.禁止超過設定壓力範圍
5.禁止超過設定溫度範圍

緊湊高度型:整體高度最小，力量不變，適合使用在空間高度狹小的模具

規格數據

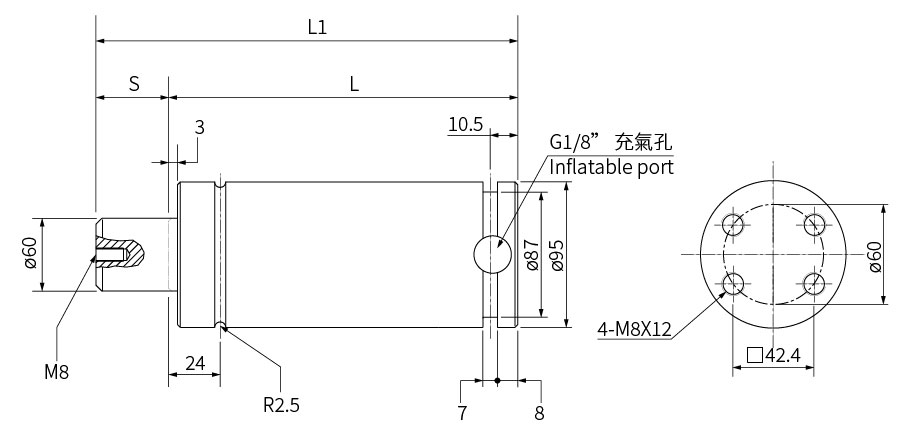

尺寸圖\Dimensions

規格表\Specification Table

品號 Product No.	壓力範圍(bar) Pressure Range	溫度範圍(℃) Temperature Range	最大速度(m/s) Maximum speed	S	L	L1	重量(kg) Weight
CW-4200X16	20~150	0~80	1.6	16	90	74	3.03
CW-4200X19	20~150	0~80	1.6	19	96	77	3.11
CW-4200X25	20~150	0~80	1.6	25	108	83	3.29
CW-4200X32	20~150	0~80	1.6	32	122	90	3.49
CW-4200X38	20~150	0~80	1.6	38	134	96	3.66
CW-4200X50	20~150	0~80	1.6	50	158	108	4
CW-4200X63	20~150	0~80	1.6	63	184	121	4.37
CW-4200X75	20~150	0~80	1.6	75	208	133	4.71
CW-4200X80	20~150	0~80	1.6	80	218	138	4.85
CW-4200X100	20~150	0~80	1.6	100	258	158	5.42
CW-4200X125	20~150	0~80	1.6	125	308	183	6.14
