輪輻手輪

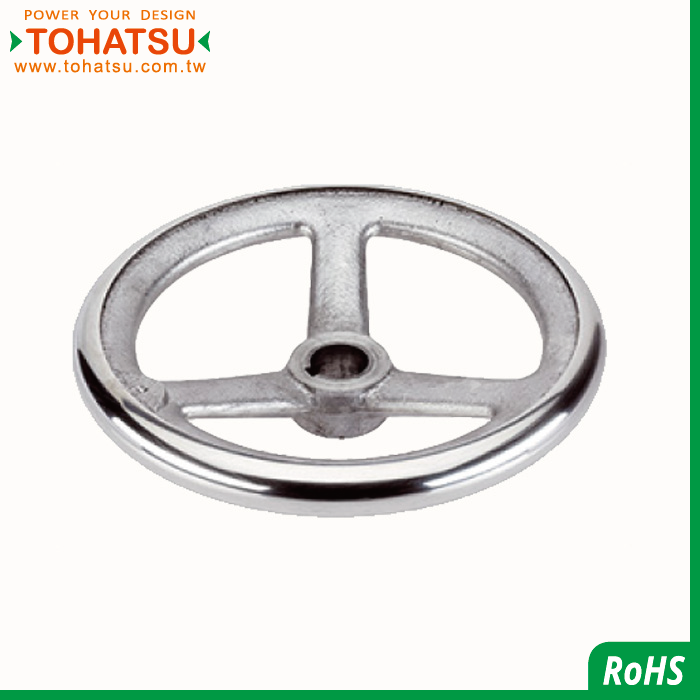

輪輻手輪(材質:鋁合金)
24590
在工具機設備、機械運轉上面經常會使用到各種手輪，它不僅能夠幫助我們操縱機械設備，而且還可以減輕人力。
常見手輪類別有:輪輻手輪、錶盤手輪、實心手輪
輪福手輪
優點:1.外型美觀。2.耐老化、耐腐蝕、耐高溫、絕緣性佳。3.輕便、結構堅固。
適用於印刷、食品木工醫療等機械設備行業，使用壽命長。
錶盤手輪
優點:表面光滑，人性化設計手感良好，堅固耐用，讀數準確，機械結構美觀。
適用於木工、印刷、食品、醫療等各類工具機、數控工具機等機械設備的精密顯示或讀數調整。
實心手輪
優點:1.絕緣性佳。2.耐溫性佳。3.機械硬度強。4.耐腐蝕。5.耐老化。6.耐摩擦。7.不易變形。
適用於各種機械調節
規格數據

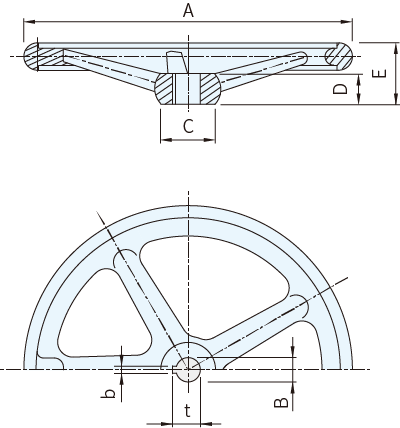

| 尺寸圖/Dimensional drawing |
 |
| DIN6885 鍵槽規格 | |||||||||
| B | 10 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 |
| b | 3 | 4 | 5 | 5 | 6 | 6 | 8 | 8 | 10 |
| t | 11.4 | 13.8 | 16.3 | 18.3 | 20.8 | 24.8 | 29.3 | 33.3 | 37.3 |
|
品號
|
A
|
B
|
C
|
D
|
E
|
輪幅數
|
備註
|
質量(g)
|
|---|---|---|---|---|---|---|---|---|
| 24590.0000 | 80 | 10 | 24 | 16 | 29 | 3 | 無鍵槽 | 92 |
| 24590.0005 | 100 | 10 | 26 | 17 | 33 | 3 | 無鍵槽 | 160 |
| 24590.0010 | 125 | 12 | 28 | 18 | 36 | 3 | 無鍵槽 | 237 |
| 24590.0020 | 160 | 14 | 32 | 20 | 40 | 3 | 無鍵槽 | 435 |
| 24590.0030 | 200 | 18 | 38 | 24 | 45 | 3 | 無鍵槽 | 783 |
| 24590.0040 | 250 | 22 | 45 | 28 | 50 | 5 | 無鍵槽 | 1509 |
| 24590.0045 | 315 | 26 | 53 | 33 | 56 | 5 | 無鍵槽 | 2440 |
| 24590.0050 | 400 | 30 | 65 | 38 | 63 | 5 | 無鍵槽 | 3740 |
| 24590.0100 | 80 | 10 | 24 | 16 | 29 | 3 | 有鍵槽 | 99 |
| 24590.0105 | 100 | 10 | 26 | 17 | 33 | 3 | 有鍵槽 | 171 |
| 24590.0110 | 125 | 12 | 28 | 18 | 36 | 3 | 有鍵槽 | 232 |
| 24590.0120 | 160 | 14 | 32 | 20 | 40 | 3 | 有鍵槽 | 422 |
| 24590.0130 | 200 | 18 | 38 | 24 | 45 | 3 | 有鍵槽 | 799 |
| 24590.0140 | 250 | 22 | 45 | 28 | 50 | 5 | 有鍵槽 | 1511 |
| 24590.0145 | 315 | 26 | 53 | 33 | 56 | 5 | 有鍵槽 | 2500 |
| 24590.0150 | 400 | 30 | 65 | 38 | 63 | 5 | 有鍵槽 | 3600 |
| 24590.0001 | 80 | 12 | 24 | 16 | 29 | 3 | 無鍵槽 | 92 |
| 24590.0006 | 100 | 12 | 26 | 17 | 33 | 3 | 無鍵槽 | 160 |
| 24590.0011 | 125 | 14 | 28 | 18 | 36 | 3 | 無鍵槽 | 237 |
| 24590.0021 | 160 | 16 | 32 | 20 | 40 | 3 | 無鍵槽 | 435 |
| 24590.0031 | 200 | 22 | 38 | 24 | 45 | 3 | 無鍵槽 | 783 |
| 24590.0041 | 250 | 26 | 45 | 28 | 50 | 5 | 無鍵槽 | 1509 |
| 24590.0046 | 315 | 30 | 53 | 33 | 56 | 5 | 無鍵槽 | 2440 |
| 24590.0051 | 400 | 34 | 65 | 38 | 63 | 5 | 無鍵槽 | 3740 |
| 24590.0101 | 80 | 12 | 24 | 16 | 29 | 3 | 有鍵槽 | 99 |
| 24590.0106 | 100 | 12 | 26 | 17 | 33 | 3 | 有鍵槽 | 171 |
| 24590.0111 | 125 | 14 | 28 | 18 | 36 | 3 | 有鍵槽 | 232 |
| 24590.0121 | 160 | 16 | 32 | 20 | 40 | 3 | 有鍵槽 | 422 |
| 24590.0131 | 200 | 22 | 38 | 24 | 45 | 3 | 有鍵槽 | 799 |
| 24590.0141 | 250 | 26 | 45 | 28 | 50 | 5 | 有鍵槽 | 1511 |
| 24590.0146 | 315 | 30 | 53 | 33 | 56 | 5 | 有鍵槽 | 2500 |
| 24590.0151 | 400 | 34 | 65 | 38 | 63 | 5 | 有鍵槽 | 3600 |
