產品介紹

輪輻手輪

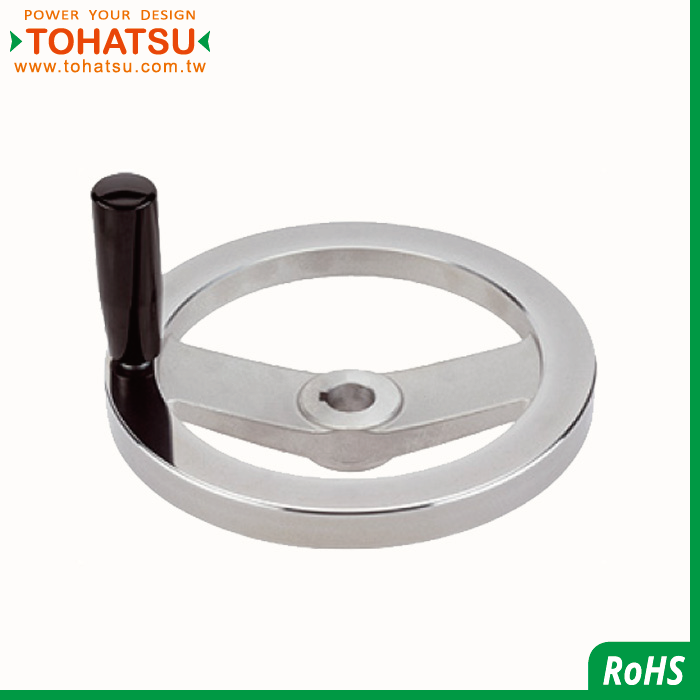

輪輻手輪(迴轉把手)(材質:鋁合金)
24610

在工具機設備、機械運轉上面經常會使用到各種手輪,它不僅能夠幫助我們操縱機械設備,而且還可以減輕人力。
常見手輪類別有:輪輻手輪、錶盤手輪、實心手輪

輪福手輪
優點:1.外型美觀。2.耐老化、耐腐蝕、耐高溫、絕緣性佳。3.輕便、結構堅固。
適用於印刷、食品木工醫療等機械設備行業,使用壽命長。

錶盤手輪
優點:表面光滑,人性化設計手感良好,堅固耐用,讀數準確,機械結構美觀。
適用於木工、印刷、食品、醫療等各類工具機、數控工具機等機械設備的精密顯示或讀數調整。

實心手輪
優點:1.絕緣性佳。2.耐溫性佳。3.機械硬度強。4.耐腐蝕。5.耐老化。6.耐摩擦。7.不易變形。
適用於各種機械調節

規格數據

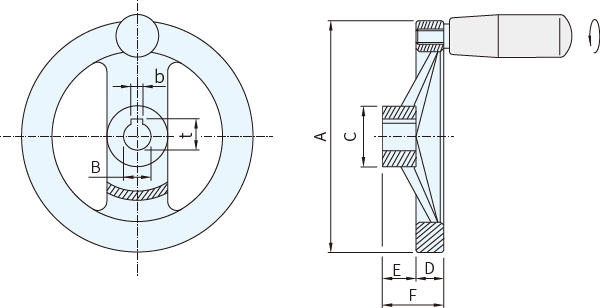

尺寸圖/Dimensional drawing
DIN6885 鍵槽規格
B 10 12 14 16 18 22 26 30 34
b 3 4 5 5 6 6 8 8 10
t 11.4 13.8 16.3 18.3 20.8 24.8 29.3 33.3 37.3
品號
A
B(H7)
C
D
E
F
備註
質量(g)
24610.0210 125 12 31 15 18 33 無鍵槽 390
24610.0220 160 14 36 18 20 39 無鍵槽 645
24610.0230 200 18 42 20.5 24 45 無鍵槽 1000
24610.0240 250 22 48 23 28 51 無鍵槽 1585
24610.0310 125 12 31 15 18 33 有鍵槽 390
24610.0320 160 14 36 18 20 39 有鍵槽 645
24610.0330 200 18 42 20.5 24 45 有鍵槽 1000
24610.0340 250 22 48 23 28 51 有鍵槽 1585
24610.0211 125 14 31 15 18 33 無鍵槽 390
24610.0221 160 16 36 18 20 39 無鍵槽 645
24610.0231 200 20 42 20.5 24 45 無鍵槽 1000
24610.0241 250 26 48 23 28 51 無鍵槽 1585
24610.0311 125 14 31 15 18 33 有鍵槽 390
24610.0321 160 16 36 18 20 39 有鍵槽 645
24610.0331 200 20 42 20.5 24 45 有鍵槽 1000
24610.0341 250 26 48 23 28 51 有鍵槽 1585
